Дыхательные шланги противогаза РКК-2 изготовляются из
гофрированной прорезиненной ткани диаметром в свету 27 мм. Благодаря наличию
гофр шланги в местах перегиба не сплющиваются. Для защиты шлангов от
механических повреждений они иногда защищаются на плечах бойца кожаными,
полужесткими муфтами.
Регулирование направления воздушного потока в системе противогаза
обеспечивается двумя клапанами: выдыхательным, который смонтирозан на конце
выдыхательного шланга, в месте его присоединения к регенеративному патрону,
открывающимся только во время выдоха, и вдыхательным, расположенным на конце
вдыхательного шланга, в месте присоединения последнего к дыхательному мешку, и
открывающимся только в моменты вдоха.
Корпус выдыхательного клапана 1 (рис. 62) присоединяется к горловине
регенеративного патрона, благодаря чему самый клапан располагается внутри
патрона. Он состоит из седла 3, на котором сидит слюдяной диск 2, прижимаемый к
седлу пружинкой 5.
 |
|
При выдохе воздух идет по направлению, указанному
стрелками через вертикальные каналы, располагающиеся между выпускными
отверстиями 4, попадает в нижнюю камеру клапанной коробки, преодолевая
сопротивление пружинки 5, приподнимает слюдяной диск и проходит в
регенеративный патрон через выпускные отверстия 4. Клапан устроен таким
образом для того, чтобы слюдяная пластинка лежала на седле не только под
действием пружинки, но и под влиянием собственного веса. Пластинки для
дыхательных клапанов изготовляются из лучшего сорта слюды — мусковита,
отличающегося абсолютно ровной поверхностью прилегания.

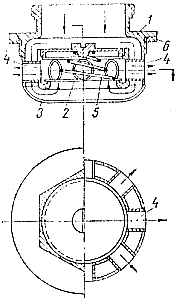

Рис. 62. Разрез выдыхательного клапана: 1 — корпус клапана с
резьбой для присоединения к регенеративному патрону; 2 — слюдяной диск; 3
— седло клапана; 4 — выпускные отверстия; 5 — пружинка; 6 —
пpoкладка |
 |
|
В отличие от выдыхательного клапана вдыхательный расположен так, что
воздух в нем идет снизу вверх и поэтому устройство его проще (рис.
63).
Как выдыхательный, так и вдыхательный клапаны легко отъединяются,
первый —от регенеративного патрона и выдыхательного шланга, второй—от
вдыхательного шланга, что облегчает их осмотр, регулировку и ремонт.
Рис. 63. Разрез вдыхательного клапана: 1 — коробка
клапана; 2 — слюдяной диск, 3 — седло клапана; 4 — пружинка; 5
— прокладка |
